1、產品描述

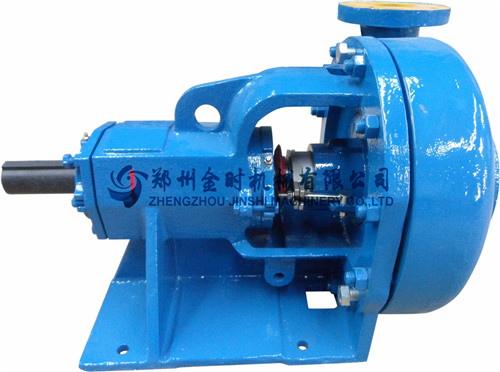

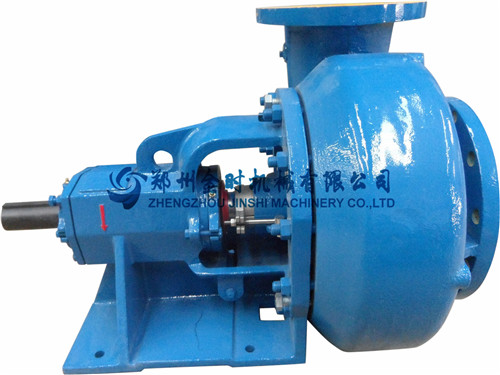

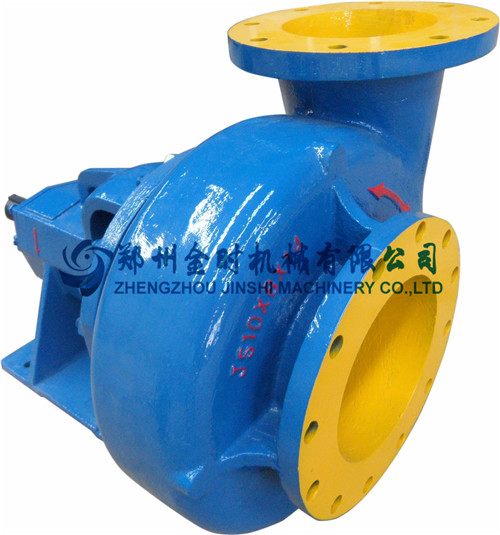

JDSB系列離心式砂泵不但具有JSB系列離心泵的優(yōu)點,而且設計更緊湊,適應性更強,可以由液壓馬達來驅動。所以還可以用在油田的壓列車、混砂車上。除了設計形狀和軸外,其它零部件都是和JSB系列離心泵通用的。它的外形尺寸和軸都比普通泵短4英寸,當裝備空間有限的時候,JDSB離心泵就是很好的選擇。
現有JDSB3×2×13,JDSB4×3×13,JDSB5×4×14,JDSB6×5×11,JDSB6×5×14,JDSB8×6×11,JDSB8×6×14,JDSB10×8×14等8種型號可選。
2、產品特點
該系列離心式砂泵的特點是:
1. 開式葉輪,適于輸送高粘度的鉆井液;
2. 組合密封,使用壽命長;
3. 所有型號離心泵的軸承座、軸等零部件通用,維修方便、節(jié)約成本;
4. 主要零部件均為耐磨球鐵,樹脂砂精密鑄造,使用壽命長、外型美觀。
3、技術參數
型號 Model | JDSB10×8×14 | JDSB8×6×14 | JDSB8×6×11 | JDSB6×5×14 | JDSB6×5×11 | JDSB5×4×14 | JDSB4×3×13 | JDSB3×2×13 |
排量 Discharge capacity | 260~300 m3/h | 240~260 m3/h | 220~240 m3/h | 200~220 m3/h | 120~200 m3/h | 80~120 m3/h | 60~80 m3/h | 50~60m3/h |
揚程 Pump Head | 28~33 | 28~33m | 24~28m | 24~28m | 24~28m | 24~28m | 22~28m | 22~28m |
效率 Efficiency | 65% | 65% | 65% | 65% | 65% | 65% | 65% | 65% |
電機功率 Motor power | 75/90 kW | 55/75 kW | 37/45 kW | 37/45/55 kW | 30/37/45 kW | 18.5/22/30 kW | 11/15 kW | 7.5/11 kW |
電機轉速 Motor speed | 1450/1750rpm | 1450/1750rpm | 1450/1750rpm | 1450/1750rpm | 1450/1750rpm | 1450/1750rpm | 1450/1750rpm | 1450/1750rpm |
進口直徑 Inlet diameter | 10″ | 8″ | 8″ | 6″ | 6″ | 5″ | 4″ | 3″ |
出口直徑 Outlet diameter | 8″ | 6″ | 6″ | 5″ | 5″ | 4″ | 3″ | 2″ |
