一、用途及適用范圍
JNJ系列泥漿攪拌器是鉆井液固控系統的重要組成部分。它安裝在鉆井液循環罐面上,葉輪插入鉆井液面下一定的深度,直接攪動鉆井液。其作用是:(1)通過葉輪的攪拌使加入到鉆井液里的化學藥品、搬土等均勻混合,并使化學藥品等有用固相快速分散,提高鉆井液的粘度和靜切力;(2)通過攪拌器的攪動防止鉆井液發生沉淀,使鉆井液保持穩定的性能,保證鉆井工程的安全順利進行。
二、結構及工作原理

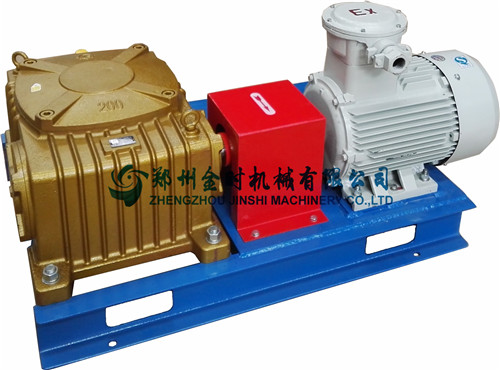

JNJ系列泥漿攪拌器主要由防爆電機、減速器、底座、護罩、聯軸器、葉輪軸、葉輪等部件組成。
其工作原理是:電機驅動減速器的輸入軸,減速后通過聯軸器帶動葉輪軸轉動,鉆井液在葉輪的攪拌下被迫向下運動到罐底,然后沿罐壁向上返,使頂部和底部的鉆井液不斷地流動混合,從而使鉆井液密度均勻一致,使整個罐里的鉆井液性能保持穩定。
三、產品特點
1.該攪拌器電機采用臥式安裝,減速機構采用單級圓弧圓柱蝸輪蝸桿減速機構,具有高效、耐用的特點;
2.輸出軸頭采用了進口油封,使軸封更可靠、工作壽命更長;
3.該攪拌器還具有重心低、穩定性好、運轉平穩、攪拌效果好、外型美觀等優點。
四、主要技術參數
型號參數 | 功率 kW | 葉輪轉速 r/min | 葉輪直徑 mm | 質量 kg | ||
50Hz | 60Hz | 50Hz | 60Hz | |||
JNJ-2.2 | 2.2 | 60 | 70 | 300 | 250 | 200 |
JNJ-5.5 | 5.5 | 60 | 70 | 600 | 520 | 300 |
JNJ-7.5 | 7.5 | 60 | 70 | 800 | 720 | 350 |
JNJ-11 | 11 | 60 | 70 | 1000 | 900 | 400 |
JNJ-15 | 15 | 60 | 70 | 1000 | 1000 | 500 |
